다양한 충전 라인에 맞춰 플라스틱 화장품 용기를 설계하는 방법

고속 화장품 생산 라인을 설계할 때 포장 불량은 생산성을 저해하는 가장 큰 요인입니다. 분당 120개의 제품을 생산하는 자동 회전식 충전기를 상상해 보세요. 병목의 직각도가 조금이라도 어긋나거나, 불안정한 받침대로 인해 컨베이어가 기울어지거나, 압착 측벽이 제대로 조정되지 않으면 라인이 멈추고, 비용이 많이 드는 가동 중단 시간이 발생하며, 내용물이 낭비될 수 있습니다. 모든 포장 불량에는 구조 공학적 설계가 필수적입니다. 맞춤형 플라스틱 병 포장 공정이 원활하게 진행될지 아니면 치명적인 생산 지연이 발생할지를 결정짓는 것은 바로 포장 설계입니다. 정밀한 포장 디자인은 미적 브랜딩과 고효율 제조 사이의 간극을 메워줍니다. 포장의 안정성은 공장 병목 현상을 방지하고, 정밀한 포장은 충전량의 정확성을 보장합니다. 포장의 내구성은 자동화된 토크를 견뎌내며, 포장의 신뢰성은 모든 생산 교대 근무에서 일관된 생산량을 보장합니다.

핵심 요약

• 플라스틱 화장품 용기는 피스톤, 회전식 중력, 진공 및 순중량 충전 라인을 포함한 특정 산업 충전 방식에 맞춰 설계되어야 합니다.

• 넥 마감 공차(예: SPI/GPI 나사산 표준), 회전 방지 돌기 및 벽 두께 균일성은 컨베이어 전복 및 캡핑 고장을 직접적으로 방지합니다.

• 폴리프로필렌(PP), HDPE, PET와 같은 고분자 소재는 압착 복원력, 상부 하중 압축 강도, 화학 물질 차단 저항성 등 다양한 기계적 특성을 제공합니다.

• 점도 호환성에 따라 넥 직경과 분사구 디자인이 결정되며, 매우 유동적인 세럼이나 고농도 에멀젼 크림에 적합한 노즐 크기를 선택해야 합니다.

• B2B OEM/ODM 제조 프로토콜은 라인 신뢰성을 보장하기 위해 엄격한 사전 충전 응력 균열 저항(ESCR) 및 진공 감쇠 누출 테스트를 요구합니다.

자동 충전 라인을 위한 병 형상 설계

산업용 병입 공장은 엄격한 기계적 공차를 준수해야 합니다. 화장품 제형이 상용화 단계에 접어들면 용기 형상은 로봇 스타 휠, 타이밍 스크류, 인덱싱 컨베이어 및 공압 클램핑 스테이션을 수용해야 합니다. 미적으로 보기 좋은 모양이라도 컨베이어 트랙에서 제대로 작동하지 않으면 제조 과정에서 막대한 마찰이 발생합니다. 따라서 구조 설계는 시각적 브랜딩과 엄격한 운동 역학 사이의 균형을 맞춰야 합니다.

컨베이어 안정성 및 무게중심 최적화

빈 플라스틱 용기는 본질적으로 가볍기 때문에 특히 컨베이어 이송 정지판을 통과할 때 고속 생산 라인에서 쉽게 넘어집니다. 용기 낙하로 인한 연쇄적인 생산 라인 중단을 방지하기 위해 포장 엔지니어는 병의 무게 중심(CG)을 최적화합니다. 바닥면과 높이의 비율을 정밀하게 계산해야 하며, 길고 좁은 병은 진동이 심한 트랙에서도 동적 안정성을 유지하기 위해 무게 중심을 높여주는 받침대나 설계된 테두리 접촉면이 필요합니다.

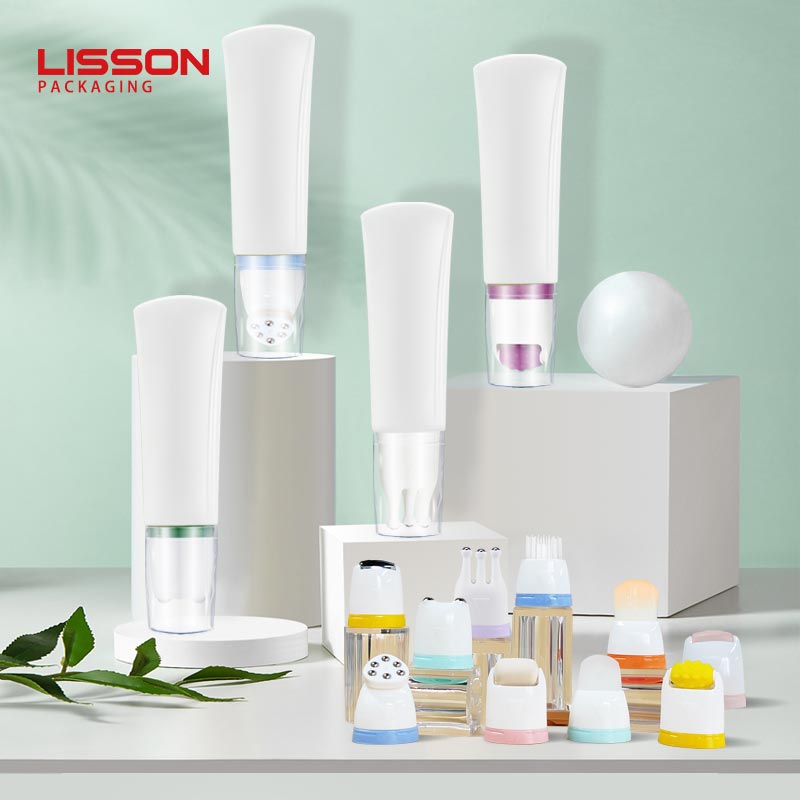

타원형, 직사각형 또는 불규칙한 형태의 맞춤형 병의 경우, 병 바닥이나 굽 부분에 방향 고정 홈(퍽 잠금 홈)이 직접 성형됩니다. 이 홈을 통해 고속 분류기 및 퍽 시스템은 모든 병을 노즐 삽입 및 라벨 부착에 필요한 정확한 회전 각도로 즉시 정렬할 수 있습니다. 이러한 기하학적 가이드가 없으면 비대칭 용기가 무작위로 회전하여 충전 노즐이 병 어깨 부분에 부딪혀 비상 정지가 발생할 수 있습니다.

고속 모듈형 테이블탑 체인에서 펼쳐지지 않은 컨테이너의 경우, 동적 라인 안정성을 위해서는 최대 높이 대 너비 비율이 3:1이어야 하며, 이를 통해 미세한 흔들림 없이 원활한 운송이 보장됩니다.

또한, 압출 블로우 성형(EBM) 또는 사출 스트레치 블로우 성형(ISBM)을 통해 얻은 벽 두께 분포는 일정하게 유지되어야 합니다. 수지 분포가 고르지 않으면 기계식 그리퍼 압력 하에서 예측할 수 없이 휘어지는 국부적인 약점이 발생하여 충전량 불일치 또는 라벨링 과정의 왜곡을 초래할 수 있습니다.

상단 하중 강도 및 캡핑 토크 저항

자동 포장 과정에서 용기는 상당한 수직력과 회전력을 받습니다. 수직력은 다이빙 노즐 진입 및 척 캡핑 시에 최고조에 달하며, 회전력은 고속 토크 캡핑 시 병목 주변에 집중됩니다. 병의 상단 하중에 대한 압착 저항력이 충분하지 않으면 수직 압력으로 인해 측벽이 휘어지고 밀봉이 파손될 수 있습니다.

고급 배포 내구성이 뛰어난 PP 병 솔루션 강화된 HDPE 숄더 형상은 높은 압축 저항성을 제공합니다. 병 숄더는 구조적 아치 역할을 하여 하향력을 측벽에 고르게 분산시킵니다. 또한, 병목 아래에 배치된 회전 방지 리브는 토크를 퍽 또는 컨베이어 클램프에 직접 전달하여 마개 조임 시 용기 회전을 방지합니다.

병 구조와 충전 기술의 매칭

화장품 충전 시설에서는 제품의 점도, 거품 발생 경향, 배치 용량 요구 사항에 따라 다양한 기계 구조를 사용합니다. 플라스틱 병 사양은 라인 속도와 용량 정확도를 유지하기 위해 이러한 각기 다른 충전 특성을 직접적으로 반영해야 합니다.

피스톤 충전 및 점성 에멀젼 라인

고점도 제형, 예를 들어 고농축 노화 방지 크림, SPF 자외선 차단제, 그리고 점도가 높은 점토 현탁액에는 피스톤식 정용량 충전기가 사용됩니다. 피스톤 펌프는 유압을 이용하여 밀도가 높은 유체를 용기에 주입합니다. 이러한 국소적인 압력 방출 때문에 용기는 주입 노즐 주변으로 밀려난 공기가 빠르게 배출될 수 있도록 충분히 넓은 구멍을 가져야 합니다.

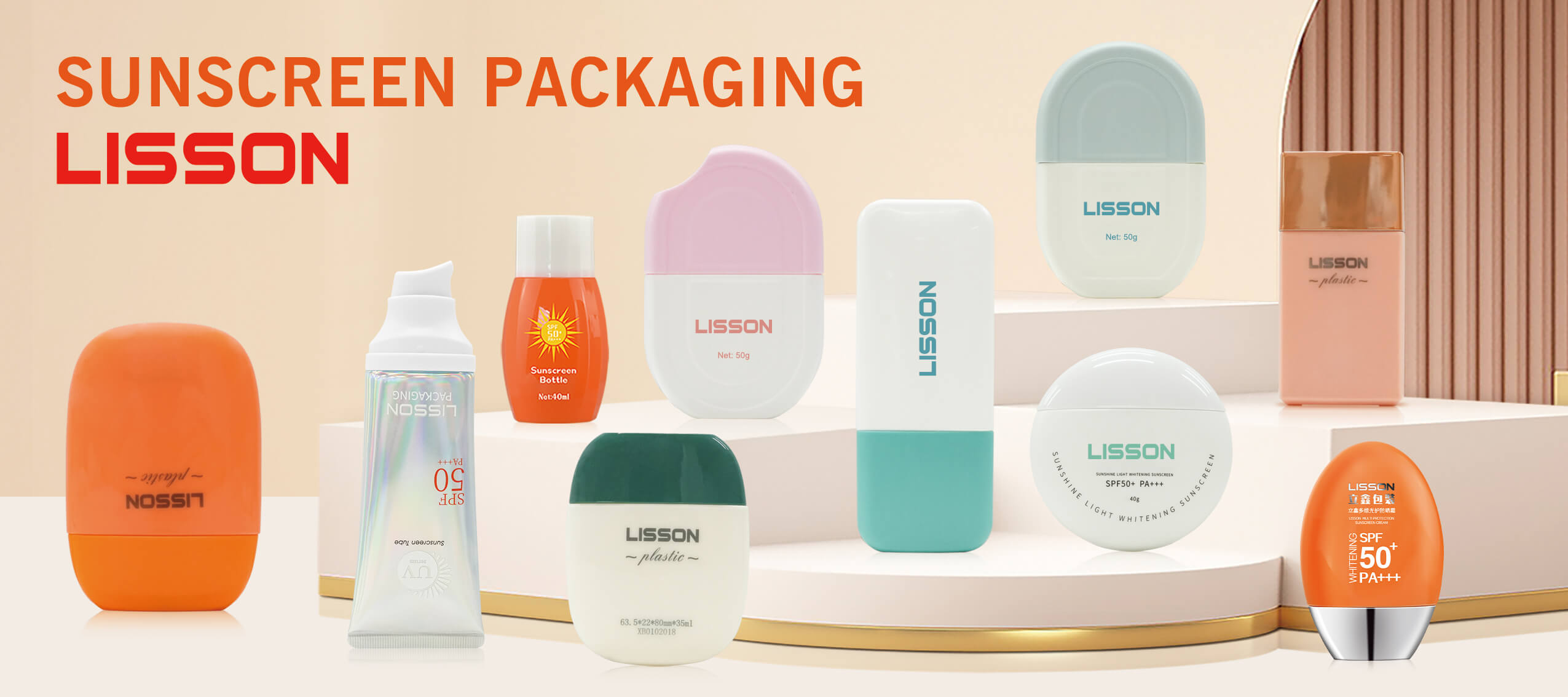

점도가 높은 자외선 차단제 및 로션 제품의 경우, 최적화된 내부 목 직경과 전용 용기를 결합합니다. 고성능 선크림 용기 테이퍼형 넥 디자인은 역압으로 인한 기포 발생을 방지합니다. 노즐 직경에 비해 넥 입구가 지나치게 좁으면 내부에 갇힌 공기가 격렬하게 분출되어 제품 역류, 용기 어깨 부분 오염, 그리고 부정확한 충전을 유발할 수 있습니다. 테이퍼형 넥 디자인은 점성이 있는 제품이 용기 바닥으로 부드럽게 흐르도록 유도하여 내부 기포 발생을 최소화합니다.

회전식 진공 및 오버플로 레벨 충전 라인

토너, 미셀라 클렌저, 세팅 스프레이와 같은 물처럼 묽은 제형의 화장품은 오버플로우 또는 진공 충전 장비를 사용하여 포장되는 경우가 많습니다. 오버플로우 충전기는 지정된 화장품 충전선에 도달할 때까지 액체를 펌핑하고, 초과되는 액체는 지속적으로 저장 탱크로 다시 빨아들입니다. 이 기술은 투명한 소매 용기 전체에 걸쳐 시각적으로 균일한 충전 높이를 보장합니다.

하지만, 오버플로우 및 진공 기술은 용기 내부에 미세한 압력 차이를 발생시킵니다. 얇은 벽으로 된 용기는 진공 흡입으로 인해 측벽이 안쪽으로 무너지는 현상인 패널링 현상이 발생할 수 있습니다. 이를 방지하기 위해 용기 본체에 구조용 진공 보강재, 모서리가 깎인 측면 패널 또는 방사형 보강 링을 성형합니다. 이러한 기하학적 보강재는 용기의 경량화 및 재료 효율성 향상과 동시에 충전 과정 동안 구조적 강성을 유지합니다.

공기 및 피스톤이 필요 없는 하향식 주입 방식

산화에 민감한 세럼, 레티놀 트리트먼트, 유기농 스킨케어 제품은 첨단 기술을 활용합니다. 에어리스 병 포장 일반적인 딥튜브 병과 달리, 에어리스 포장은 내용물이 분사될 때 상승하는 내부 슬라이딩 피스톤을 사용합니다. 에어리스 병의 산업용 충전 공정은 일반적으로 하단 충전 기술을 활용하는데, 이 기술에서는 베이스 플러그가 밀폐되기 전에 용기 바닥에서 내용물을 주입합니다.

이 공정은 실린더 내부 벽 전체에 걸쳐 초정밀 원통형 내경 공차를 요구합니다. 실린더 내부에 미세한 테이퍼, 플래시 또는 표면의 굴곡이 발생하면 피스톤 스커트 주변으로 유체가 새어 나와 대기 누출 및 메커니즘 고착을 초래할 수 있습니다. 정밀 사출 성형을 통해 내부 챔버 직경이 마이크로미터 단위의 규격 내에서 동심도를 유지하도록 보장합니다.

목 마감 정밀도, 나사산 표준 및 잠금 장치 통합

플라스틱 병목과 디스펜싱 캡 사이의 접합부는 화장품 제조에서 가장 중요한 엔지니어링 영역입니다. 이 부분에 문제가 발생하면 캡이 비틀어지거나, 캡이 제대로 닫히지 않거나, 국제 운송 중에 액체가 새어 나올 수 있습니다.

자동 캡 토크 및 래칫 링 동역학

자동 캡핑 기계는 서보 구동식 또는 마그네틱 클러치식 캡핑 헤드를 사용하여 회전 토크를 가합니다. 넥 마감 치수(SPI/GPI 산업 표준에 따른 T, E, I, H 치수)에 약간의 성형 수축 편차가 있는 경우, 캡핑 척이 과도하게 조여져 플라스틱 나사산이 마모되거나, 반대로 토크가 부족하여 용기가 새어 나올 수 있습니다.

더 나아가 복잡한 것을 통합할 때 로션 펌프 용기 구성딥 튜브의 길이는 병 내부 깊이와 정확히 일치해야 합니다. 자동 삽입 메커니즘은 칼라를 조이기 전에 딥 튜브를 용기 안으로 밀어 넣습니다. 병 바닥 내부의 돔 부분이 제대로 맞춰지지 않으면 딥 튜브가 과도하게 구부러져 흡입구를 막아 최종 소비자가 내용물을 완전히 흡입할 수 없게 됩니다.

고속 생산에서의 재료 선택 및 호환성

폴리머 수지의 선택은 최종적인 촉감만을 결정하는 것이 아니라, 가공 온도 허용 범위, 금형 수축률, 포장 공정 중 발생하는 화학적 변화에 대한 내성에도 직접적인 영향을 미칩니다.

폴리프로필렌과 HDPE의 성형 수축률은 1.5%에서 2.5% 범위인 반면, PET는 0.5% 미만의 최소 수축률을 보이므로 정밀한 금형 조정이 필요하여 자동화 라인 부품의 밀착성을 높여야 합니다.

환경 응력 균열 저항성(ESCR)

에센셜 오일, 계면활성제, 유기 알코올 및 활성 자외선 차단제를 함유한 화장품은 플라스틱 소재에 강력한 화학적 스트레스를 가할 수 있습니다. 용기가 고속 컨베이어에 의해 고정되거나 공압 토크 클램핑을 받을 때, 표면의 국부적인 응력이 증폭됩니다. 수지의 환경 응력 균열 저항성(ESCR)이 충분하지 않으면 병목이나 바닥의 주입구 주변에 미세 균열이 발생하여 배송 후 몇 주 만에 심각한 파열로 이어질 수 있습니다.

고품질 폴리프로필렌(PP) 및 특수 다층 HDPE/EVOH 매트릭스와 같은 특수 공중합체 혼합물을 설계함으로써 제조업체는 제품 호환성과 기계적 내구성을 모두 보장합니다. 이러한 소재는 공장 클램핑 과정에서 구조적 탄성을 유지하고 짜는 용기 제조 방식에 필요한 반복적인 물리적 압축을 견뎌냅니다.

최신 충전 라인에 적합한 화장품 플라스틱 용기를 설계하려면 유체 역학, 기계 공구, 고분자 과학을 아우르는 다학제적 접근 방식이 필요합니다. 무게 중심 안정화, 상단 하중 압축 강도, 표준화된 병목 마감, 화학적 스트레스 저항성 등 모든 미세한 부분까지 전체 라인 효율성과 브랜드 이미지에 영향을 미칩니다. 전문 B2B 포장 제조업체와 협력하면 맞춤형 용기가 완벽한 미적 고급스러움을 제공하는 동시에 모든 자동화 생산 라인에서 최고의 신뢰성을 보장받을 수 있습니다.

자주 묻는 질문

고속 충전 라인에서 플라스틱 병이 넘어지는 이유는 무엇일까요?

병이 넘어지는 현상은 일반적으로 무게중심이 높거나, 바닥 지름과 높이 비율이 부적절하거나, 바닥면이 볼록하게 변형된 경우에 발생합니다. 오목한 푸시업 베이스, 안정화 방향 러그 또는 모듈식 퍽 시스템을 적용하면 컨베이어 이송 중 완벽한 안정성을 확보할 수 있습니다.

병 벽 두께는 자동 캡핑에 어떤 영향을 미치나요?

균일한 벽 두께는 공압 캡핑 척의 압력을 견딜 수 있는 필요한 상단 하중 강도를 제공합니다. 얇거나 불균일한 측벽은 수직 하중을 받으면 휘어져 나사산 정렬 불량, 캡 풀림 및 밀폐 불량을 초래합니다.

화장품 펌프 용기의 표준적인 넥 마감은 무엇인가요?

24/410 및 28/410 GPI/SPI 규격은 화장품 로션 펌프 및 미세 분무기에 가장 일반적으로 사용되는 넥 마감 규격입니다. 400 마감 규격에 비해 나사산이 반 바퀴 더 조여져 유압 라인 압력 하에서도 누출을 방지합니다.

점도 변화는 화장품 용기 입구 디자인에 어떤 영향을 미칠까요?

점도가 높은 로션은 고속 피스톤 충전 중 공기 혼입 및 역압 역류를 방지하기 위해 더 넓은 입구가 필요합니다. 점도가 낮은 수성 용액은 진공 노즐이나 오버플로우 노즐과 호환되는 더 좁은 입구를 사용할 수 있습니다.

자동 짜는 용기 생산 라인에 PP 소재를 사용하는 장점은 무엇인가요?

폴리프로필렌(PP)은 탁월한 힌지 형상 기억력, 높은 탄성 회복력, 그리고 우수한 환경 응력 균열(ESCR) 저항성을 제공합니다. 기계식 컨베이어 충격을 균열 없이 흡수하며 자동 클램핑 후에도 안정적으로 원래 형태로 복원됩니다.
